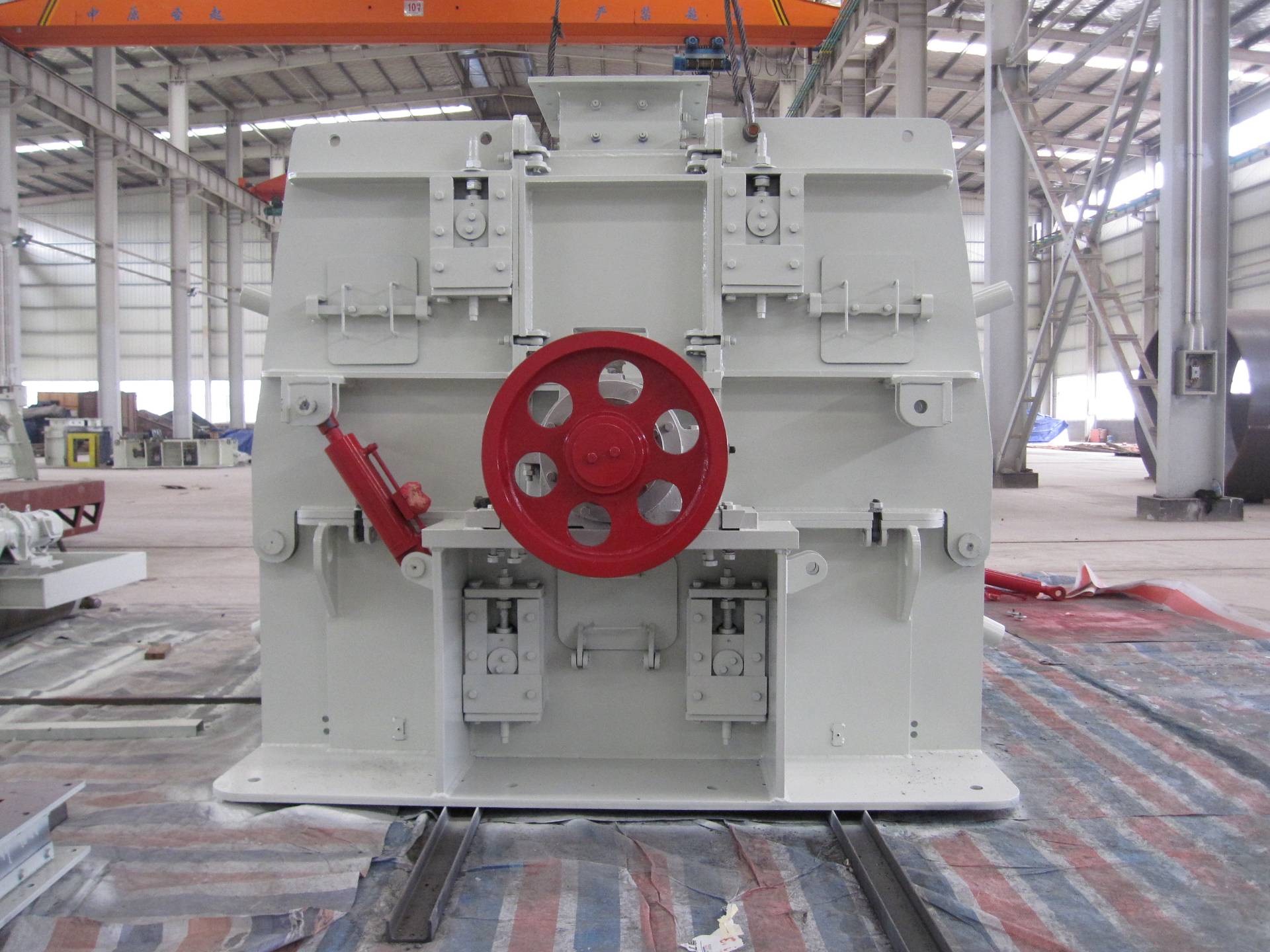

在传统燃煤制备系统中，"破碎—筛分—回流—再破碎"是常见的工艺路线。粗颗粒经过筛分后被送回破碎机再次破碎，形成外部回流循环。深湘燃煤柱碎筛分一体机通过三位一体结构，彻底消除了外部回流循环，实现了一次成型出料。
一、外部回流循环的弊端
传统破碎系统通常采用"破碎机+振动筛+回流输送"的配置，粗料经过筛分后通过皮带输送机送回破碎机再次破碎。这种模式存在以下弊端：
1. 系统复杂：需要额外的筛分设备、回流输送设备，系统链路长
2. 占地面积大：多台设备布置需要更大的厂房空间
3. 故障率高：设备越多，故障点越多，系统可靠性降低
4. 能耗高：回流输送需要额外的动力消耗
5. 过粉碎：回流物料在破碎机内可能被过度破碎
二、深湘三位一体结构的设计

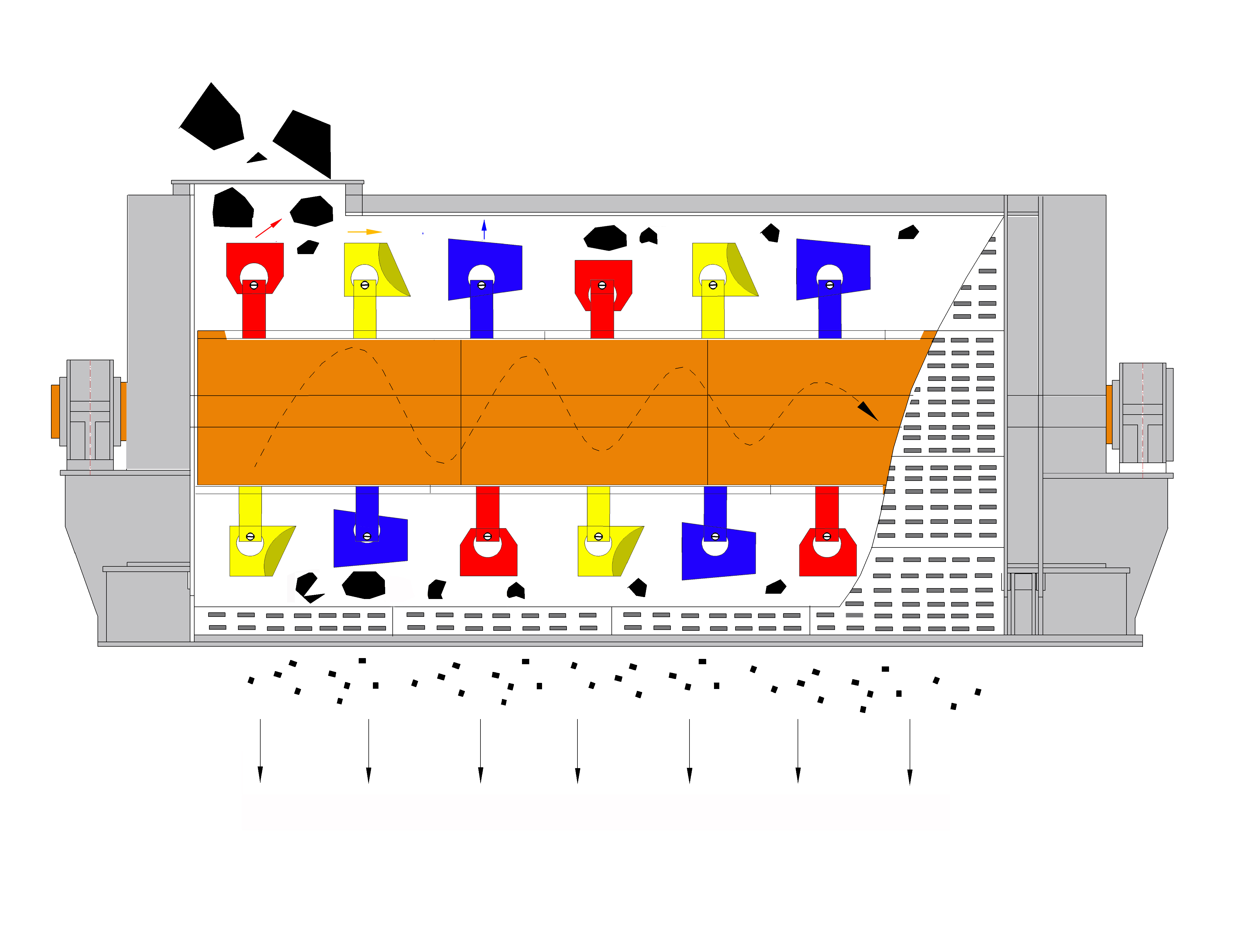

深湘柱碎筛分一体机采用三位一体结构（实际上是破碎、推移、挤压、筛分四维一体），将所有功能集成在一个密闭破碎腔内：
1. 辊压破碎单元：几十个碾辊对物料进行碾压、揉搓、渐进式破碎
2. 轴向推移单元：持续向前推送未达标粗颗粒，进行二次辊压
3. 强制挤压单元+360°环形筛板：合格物料即时挤压排出
这三个单元协同工作，在腔内完成"破碎—推移—再破碎—筛分—排出"的全过程，无需任何外部设备参与。
三、无外部回流循环的实现路径
深湘设备实现无外部回流循环的关键在于：
1. 腔内自循环：未达标粗颗粒不是被送出腔外回流，而是在腔内被推移单元推送到下一个辊压区域继续破碎
2. 达标即出：合格颗粒一旦达到粒度要求，立即被挤压穿透筛板排出，不会参与后续破碎
3. 一次成型：从原煤进料到成品出料，只经过一台设备、一个腔体，一次成型
精简路线为：原料入机→腔内同步破碎-移料-挤压-筛分→成品直接出料，全程单级一体化，无外部筛分、回流输送结构。
四、无回流循环带来的优势
消除外部回流循环带来了显著优势：
1. 系统简化：一台设备替代"破碎机+筛子+回流输送"的多设备组合
2. 投资节省：减少设备采购成本和土建投资
3. 能耗降低：消除回流输送的动力消耗
4. 可靠性提升：系统链路越短，故障率越低
5. 运维简便：设备少，维护点少，运维成本低
三位一体结构是深湘柱碎筛分一体机的核心架构创新，它通过腔内自循环替代外部回流循环，实现了工艺路线的革命性简化。
